SISTEMA  SUSPENSIÓN  DIRECCIÓN Y  FRENOS

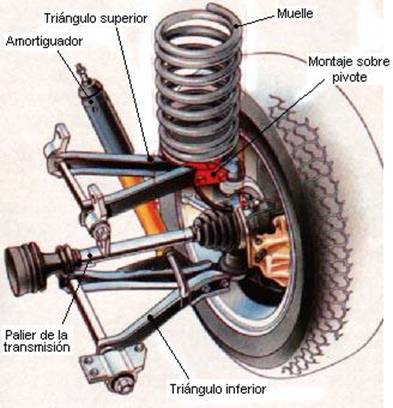

SUSPENSION

Se conoce como suspensión automotriz, a las formas de utilizar las fuerzas mecánicas de torsión, con la pretensión, de amortiguar y suavizar el desplazamiento, de un vehiculo, sobre irregularidades de la superficie de  un terreno.
Se conoce como componente de torsión a todo aquello que al comprimirse bajo fuerza, o peso, trata de regresar a su estado natural, se adiciona a este tipo de componentes, los amortiguadores, que tienen la función de graduar el proceso de acción y reacción; ayudando a que las fuerzas de torsión, tengan un movimiento suave. Ha corrido mucha agua desde que se invento el 1er vehiculo, y como es de suponer, los fabricantes han venido ensayando y desarrollando, formas o sistemas, de aprovechar las fuerzas de torsión, con miras a lograr, un desplazamiento  suave, y seguro de un vehiculo. Los sistemas de suspensión, en mecánica automotriz, varían en forma, estilo, diceño, figura, y componentes; pero los principios y objetivos, siguen siendo los mismos:
Desplazamiento se sentirá suave, agradable y seguro, tanto al frenar como al tomar curvas; Pero si usted excede el peso y/o velocidades especificadas, el sistema se exigirá al máximo, y en estas condiciones, el conducir será dificultoso y peligroso.
Tomando como base los principios de la aerodinámica, y las variantes aplicadas por los fabricantes, con la pretensión, de darle estabilidad, confort, durabilidad, seguridad, y versatilidad, al desplazamiento de un vehiculo. Hemos diseñado estas paginas que esperamos ayuden a entender, y poder darle un mantenimiento adecuado, que lo ayude a sentirse mas tranquilo cuando conduzca su vehiculo.

CLASES DE SUSPENSIÓN.

• BASTIDOR:


Todos los elementos de un automóvil, como el motor y todos sus sistemas de transmisión han de ir montados sobre un armazón rígido. Es fácil deducir que necesitamos una estructura sólida para soportar estos órganos. La estructura que va a conseguir esa robustez se llama bastidor y está formado por dos fuertes largueros (L) y varios travesaños (T), que aseguran su rigidez (Fig.2).

BALLESTAS:
Es un tipo de muelle compuesto por una serie de láminas de acero, superpuestas, de longitud decreciente. Actualmente, se usa en camiones y automóviles pesados. La hoja más larga se llama maestra y entre las hojas se intercala la lámina de cinc para mejorar su flexibilidad (Fig. 4).


MUELLES:
Están formados por un alambre de acero enrollado en forma de espiral, tienen la función de absorber los golpes que recibe la rueda

BARRA DE TORSIÓN:
Es de un acero especial para muelles, de sección redonda o cuadrangular y cuyos extremos se hallan fijados, uno, en un punto rígido y el otro en un punto móvil, donde se halla la rueda. En las oscilaciones de la carretera la rueda debe vencer el esfuerzo de torsión de la barra.
BARRA ESTABILIZADORA:
Es una barra de hierro, que suele colocarse en la suspensión trasera, su misión es impedir que el muelle de un lado se comprima excesivamente mientras que por el otro se distiende.
AMORTIGUADORES:
Tienen como misión absorber el exceso de fuerza del rebote del vehículo, es decir, eliminando los efectos oscilatorios de los muelles. Pueden ser de fricción o hidráulicos y estos últimos se dividen en giratorios, de pistón y telescópicos, éstos son los más usados.
Tanto un sistema como el otro permiten que las oscilaciones producidas por las irregularidades de la marcha sean más elásticas. Para controlar el número y la amplitud de estas, s incorporan a la suspensión los amortiguadores.
Los primeros son poco empleados y constan de dos brazos sujetos, un bastidor y otro al eje o rueda correspondiente. Los brazos se unen entre si con unos discos de amianto o fibra que al oscilar ofrecen resistencia a las ballestas o muelles (Fig. 6).

DIRECCION

La dirección es el conjunto de mecanismos, mediante los cuales pueden orientarse las ruedas directrices de un vehículo a voluntad del conductor. Es el Sistema que permite al conductor de un vehículo dirigirlo sobre la ruta con suficiente exactitud, de acuerdo con la dirección elegida, tanto para seguir cursos curvos, como para evitar a otros vehículos, peatones y objetos estacionarios.Antes que nada tenemos que definir lo que es el sistema de dirección, el mecanismo de dirección en un vehículo se compone de una serie de varillas y engranajes (como se muestra en la imagen que se encuentra del lado izquierdo), que transfieren el movimiento rotatorio del volante en movimiento lineal de las barras de acoplamiento conectadas a los pivotes de dirección en la mangueta de la rueda. La mangueta de dirección pivotea en las rótulas, en un pasador maestro con bujes  o en un cojinete superior axial y rótula. Estos puntos de pivote forman lo que se conoce con el nombre de eje de la dirección, que está inclinado con relación a la verticalEn dirección ha de reunir una serie de cualidades que le permitan ser capaz de ofrecer:Seguridad activaSeguridad pasivaComodidadSuavidadPrecisiónFacilidad de manejoEstabilidad
FRENOS

Creo que si digo que no todas los vehículos llevan frenos, es cierto que la mayoría de los motores actuales llevan discos de freno pero los más veteranos recordarán que esto no ha sido siempre así... es más, en la actualidad, todavía las hay con freno de tambor.Para se equipa al vehículo con una serie de mecanismos que se encargan de conseguirlo, permitiendo realizarlo en las mejores condiciones de seguridad: tiempo y distancia mínimos, conservación de la trayectoria del vehículo, con una frenada proporcional al esfuerzo del conductor, en diversas condiciones de carga, etc. Ahora bien, hemos de tener en cuenta que si el proceso de frenado se realiza muy bruscamente. Las ruedas se bloquean y se desplazan sin girar, provocando una perdida de su adherencia y por lo tanto se producirá un derrape.Cuando el vehículo está en movimiento se establece una fuerza de adherencia con respecto al piso el que se desplaza. El valor de dicha fuerza depende, en cada instante, del a carga que gravite sobre la rueda y el coeficiente de rozamiento entre los neumáticos y el suelo. Por tanto la fuerza de frenado aplicada debe ser, en toldo momento, inferior al límite de adherencia del vehiculo. Cuando superamos dicho valor las ruedas se bloquearán.Las legislaciones actuales regulan los componentes que han de equipar los diferentes vehículos según categoría y especificaciones de frenado que deben cumplir.

3.5. TIPOS DE FRENOS.

Frenos mecánicos

Frenos hidráulicos

Frenos de tambor

Frenos de disco

Frenos neumáticos

Frenos ABS

EL LÍQUIDO DE FRENO:

El líquido de freno es el elemento que al ser presurizado por la bomba empuja los cilindros de las pinzas contra las pastillas, produciéndose así la acción de frenado. Para los usuarios de los automóviles es el eterno olvidado, es decir, muy pocos conductores dan la importancia que dicho elemento tiene. Como veremos a continuación sus características son las que aseguran una correcta frenada, pero es un elemento que con el uso y el paso del tiempo se degrada y debe de ser sustituido.

Las características fundamentales del líquido de freno son las siguientes:

Es incompresible (como todos los fluidos).

Su punto de ebullición mínimo debe ser superior a los 230ºC. Así conseguirá permanecer en estado líquido, sin entrar en ebullición, cuando las solicitaciones de frenada sean muy exigentes.

Debe de tener baja viscosidad para desplazarse rápidamente por el circuito.

Debe de ser lubricante para que los elementos móviles del sistema de freno con los que se encuentra en contacto no se agarroten.

FRENOS MECÁNICOS.

Este tipo de freno consistía en un cable que al momento de ser presionado con el pie, transmitía la potencia necesaria para detener el vehículo; El sistema dejó de ser funcional cuando nuevos y potentes motores empezaron a desarrollar altas velocidades, requiriendo un gran esfuerzo físico para conseguir desacelerar el automóvil. El sistema evolucionó en los frenos hidráulicos, que con un menor esfuerzo conseguían una potencia de frenado mucho mayor.

El freno mecánico ó "freno de estacionamiento" como es conocido en algunos lugares, evita que un vehículo estacionado se ponga en movimiento por si solo, aun cuando este sistema puede ser utilizado, si es necesario, como freno de emergencia durante la marcha del vehículo Fig.40b.

Normalmente consiste en una palanca o pedal que se encuentra al alcance del conductor; unida mediante un cable metálico a la leva de freno. Al accionarlo, las levas ejercen presión sobre las balatas de las ruedas traseras originando un frenado, que en caso de producirse mientras el vehículo está en movimiento, puede ser bastante brusco.

FRENOS DE HIDRÁULICOS.

Los frenos hidráulicos están divididos en dos tipos de sistemas fundamentales: Los sistemas hidráulicos, propiamente dichos y los basados en materiales de fricción. En los sistemas hidráulicos, cuando el freno del vehículo es presionado, un cilindro conocido como "maestro" dentro del motor, se encarga de impulsar líquido de frenos a través de una tubería hasta los frenos situados en las ruedas, la presión ejercida por el líquido produce la fuerza necesaria para detener el vehículo fig. 41.
